Пятник — это ключевой элемент соединения рамы вагона с ходовой тележкой. Он:
передаёт нагрузку от кузова на тележки;
участвует в амортизации и поворотах на кривых участках пути;
обеспечивает безопасность движения и сохранность груза.

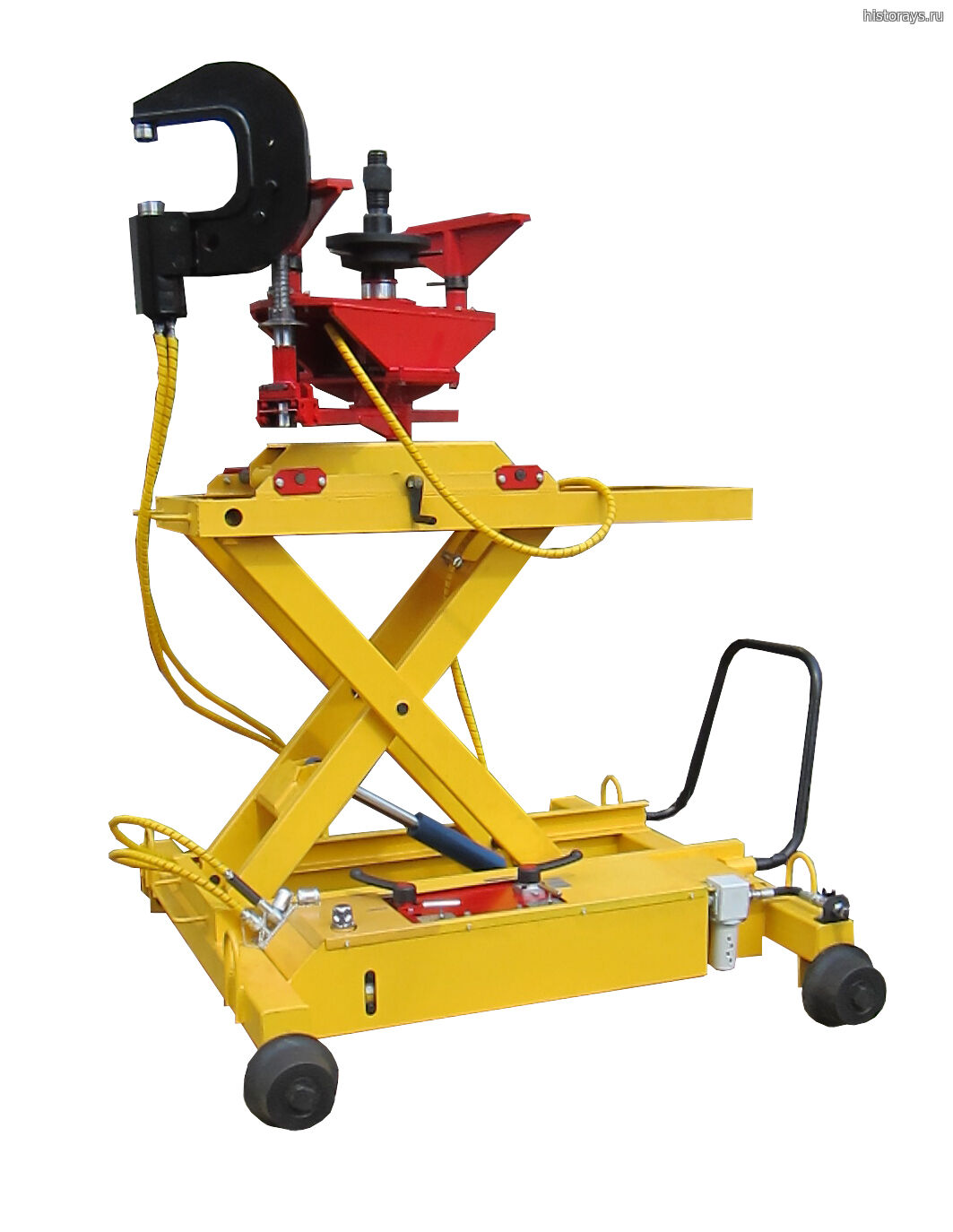

Установка для пятника (например, УСПП‑1) — это специализированное оборудование для механизированного демонтажа и монтажа этой детали. Без него процесс был бы долгим, трудоёмким и опасным.
Основные задачи установки
Быстрый и безопасный демонтаж изношенных или повреждённых пятников.
Точная установка новых пятников с правильной центровкой.
Клепка разогретыми заклёпками (для надёжного крепления).
Снижение трудозатрат и времени простоя вагонов.
Повышение безопасности персонала.
Конструкция УСПП‑1(П)
Установка состоит из нескольких ключевых узлов:
Станина — основа конструкции, обеспечивает устойчивость.
Гидравлическая система — создаёт необходимое усилие для демонтажа/монтажа.
Захватное устройство — надёжно фиксирует пятник во время работы.
Механизм центровки — точно позиционирует пятник относительно вагона.
Система управления — пульт оператора для контроля всех процессов.
Колёса (в модели УСПП‑1П) — позволяют перемещать установку по рельсам.
Датчики безопасности — предотвращают аварийные ситуации.
Принцип работы: пошаговая инструкция монтажа
Вагон устанавливают на специальные опоры — для доступа к пятнику.
Установка подводится к месту монтажа (УСПП‑1П перемещается по рельсам).
Захватное устройство фиксирует новый пятник.
Механизм центровки точно позиционирует деталь относительно конструкции вагона.
Гидравлическая система создаёт усилие для установки и фиксации.
Выполняется клепка разогретыми заклёпками — для прочного соединения.
Оператор проверяет качество монтажа с помощью датчиков и визуальных индикаторов.
Установка отводится от вагона, который готов к дальнейшей эксплуатации.
Советы по эксплуатации и монтажу
Чтобы установка служила долго и работала эффективно:
Регулярно проводите ТО: осмотр узлов, замену гидравлической жидкости, проверку уплотнений.
Обучите операторов: правила безопасности, порядок монтажа, работа с пультом управления.
Используйте качественные материалы: гидравлические жидкости, заклёпки, уплотнения.
Соблюдайте технологию: строго следуйте инструкциям по центровке и усилию запрессовки.
Ведите учёт работ: фиксируйте выполненные операции, расход материалов, выявленные неисправности.
Перед работой проверяйте: исправность гидравлики, датчиков, захватов.
Применяйте СИЗ: защитные очки, перчатки, каску при работе рядом с вагоном.
Поддерживайте чистоту: очищайте установку от грязи, пыли, остатков заклёпок. |
